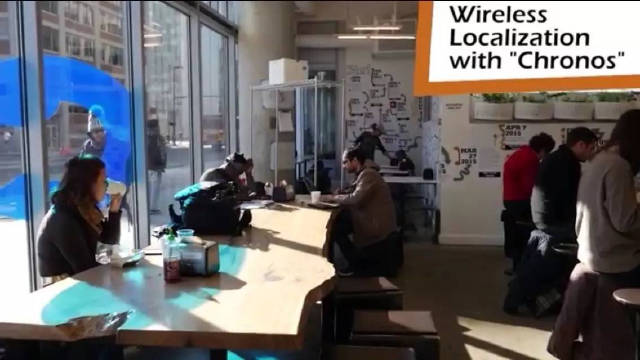

(图片来源于:麻省理工学院计算机科学与人工智能实验室)
导言
关于定位技术,人们常常想到GPS定位、基站定位、蓝牙定位、声波定位、场景识别定位等等。但是,如果提到WiFi定位,通常见到的方式是利用几个WiFi测量你的位置,精度还不高。 麻省理工学院计算机科学和人工智能实验室CSAIL的研究人员,开发了一个新的WiFi系统,叫做“Chronos”,可以使用单个WiFi接入点来定位用户,精度达几十厘米,而不需要添加任何额外的传感器。这项研究由Dina Katabi教授带领。
功能和效果展示
(图片来源于:麻省理工学院计算机科学与人工智能实验室)
(图片来源于:麻省理工学院计算机科学与人工智能实验室)

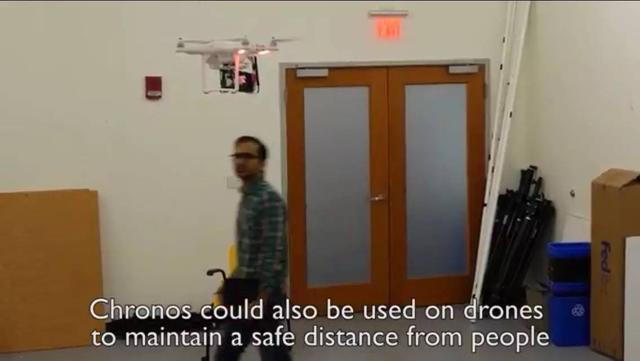

研究小组在一个公寓和一个咖啡馆里做了展示,同时也展示了一架无人机如何和用户之间保持安全距离,误差只有4厘米。

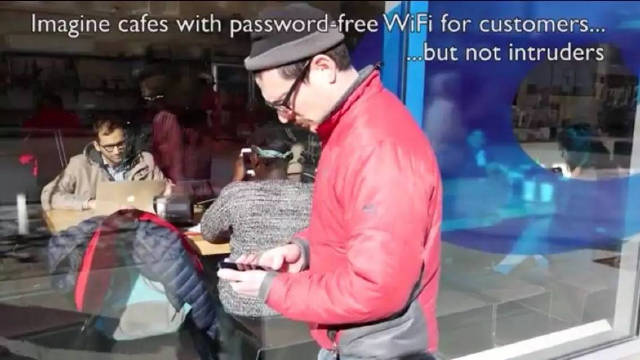

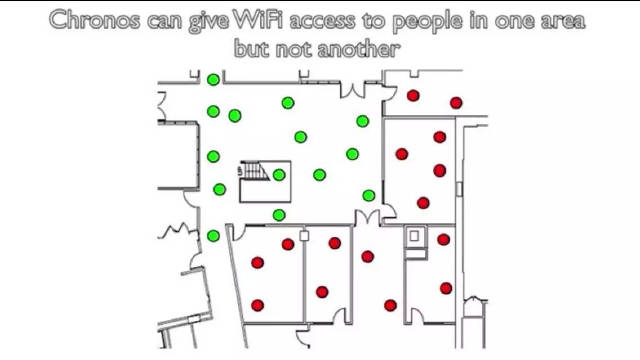

在两个卧室,四个居住者的公寓中,进行实验,可以以94%的准确率显示哪个居住者在哪个卧室。在一个咖啡馆中,系统可以达到97%的准确率来区分商店里的客户和商店外的蹭网的人。
工作原理
Chronos通过计算“飞行时间”,即数据从用户端到达接入点所需要的时间,来进行定位。系统的定位精度20倍于现有的系统,计算飞行时间的误差达0.47纳秒。
(图片来源于:麻省理工学院计算机科学与人工智能实验室)
现有的定位方法,需要四个或者五个WiFi接入点。因为现有WiFi设备,没有足够宽的带宽来测量传播时间,所以研究人员只有通过和这个人相关的多个角度的测量来定位。
(图片来源于:麻省理工学院计算机科学与人工智能实验室)
但是Chronos不仅能够计算角度,而且可以计算从用户到接入点的实际的距离,通过光速乘以传播时间。对于有些小公司来说,使用一个接入点,就能够计算距离和角度,是十分有帮助的。

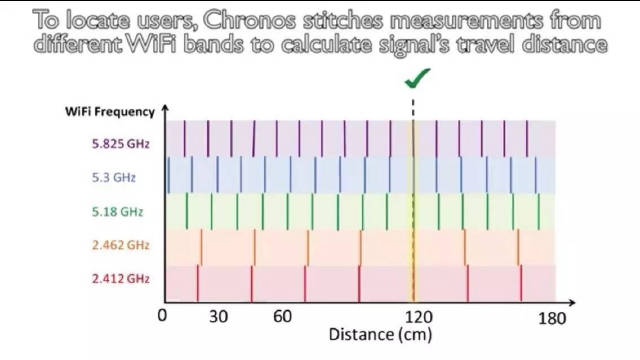

WiFi有一种跳频的特点,所以研究团队让系统在频道之间跳换,搜集许多不同在接入点和用户之间的距离测量数据。Chronos自动的将这些测量值进行处理来得到最终的距离。
Chronos通过快速的在这些频道之间跳频,几乎跨越一兆带宽。Chronos测量传输时间的精确度达亚纳米的精度。这是一个重达突破,对于那些高精度室内定位来说。
研发中遇到的挑战
测量精准的传输时间,并非易事,因为在传输过程中,会发生三种延时。
第一,当你发送一个无线网络数据,在决定检测数据包的出现时,会发生延时,这个和实际的传输时间很难区分。为了计算它,团队让WiFi使用编码办法,在几个更小的频率上传输数据的比特位。
第二,如果室内的WiFi信号,会被墙或者家具反射,这样接收器会接受到几个信号的拷贝,每个传输时间都不同。为了区分实际路径,研究人员开发了一种机制,用算法来判断所有这些拷贝的延时。这样,他们计算出最短时间的拷贝,就是最直接的路径。
最后,团队的跳频方法,带来了一个问题,就是每次Chronos调到一个新的频率上,硬件都会重启,增加一个叫做“相位误差”的延时。为了记录这个,团队使用了在WiFi中,每次手机发送一个数据包都会得到一个确认。团队使用这些确认来智能的消除相位误差。
意义
Chronos的成功,让基于WiFi的定位可以广泛的应用在更多场景,例如对于有物理环境限制,或者不能使用传感器的情况下。它可以用来寻找丢失的设备,或者控制一队无人机。
这个技术,不仅来保证无人机和操作者保持安全距离,同时也可以追踪家中成员的活动情况,还可以应用在机器人,智能家居方面。这个系统让WiFi结点可以相互定位,这是无线技术发展迈出的重要一步,为我们带来了切实有效的WiFi定位手段。
这种WiFi系统的设计,或许给穿戴设备以及物联网的定位,提供一种新的手段,在一些GPS或者其他定位方式不能很好的覆盖的地方,显得更加的有效,特别是室内以及对于精度要求高的应用场景中。
