桥梁防撞激光预警系统
- 关 键 字：
- 产品编号：
产品描述
产品描述
桥梁防撞激光预警系统是国内首款远距离桥梁防撞主动预警系统。
船撞桥事故对水上航运和公路交通构成重大威胁，更危及桥梁的安全。三十年来，世界各地的船撞桥事故多达3000余起，其中导致整个桥梁坍塌的超过100起，国内也时有发生。2007年6月15日，由于河沙船的碰撞，全长1675.2米的广东九江大桥塌了200米。在桥上行驶的4辆汽车与2名施工人员坠河，共造成8人死亡，经济损失4500万元。

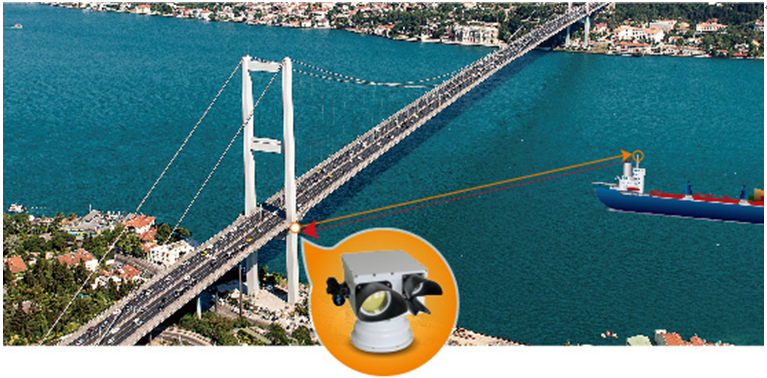

本系统安装于桥上对超高船只进行预警，以避免船撞桥事故。本系统核心为一台激光雷达，安装在桥梁特定位置和高度，利用激光对通航水域内危险目标进行扫描，在一定距离内发现对桥梁安全构成威胁的目标船只，并测量船只的方位、距离、高度，提前发出告警信息，此信息通过高音喇叭和LED大屏向超高船只发出警告，同时在监控大厅内显示预警信息，收到预警后海事执法部门和桥梁养护人员及时处置，保证桥梁安全。
系统特点
• 主动预警主动防撞预警方式，不同于传统被动防撞缓冲；
• 预警距离远预警距离可达2公里（可扩展到5-10公里）；
• 灵敏度高对桅杆、塔吊等小目标具有识别能力，虚警率低；
• 长寿命高可靠常年无间断持续工作。
系统组成
该系统由外场激光雷达、外场告警设备、监控大厅预警软件和终端显示平台等几部分组成。
产品应用
桥梁防撞预警。
性能指标
|
序号 |
参数 |
指标 |
|
1 |
预警距离 m |
2000 |
|
2 |
工作频率 Hz |
20 |
|
3 |
最大扫描范围 ° |
90 |
|
4 |
扫描速度 °/s |
1～2 |
|
5 |
工作模式 |
24小时连续工作 |
|
6 |
重量 kg |
20 |
|
7 |
供电电压 VAC |
220 |
|
8 |
控制接口 |
RS422 |
