断路器主要分为四大系统组成。

☆热脱扣系统：

引起双金属热膨胀系数不同，引起金属复合片弯曲，触发脱扣

机构，分断电路。

☆磁脱扣系统：

以线圈为主的磁场，当发生短路时，电流流过感应线圈而产生

一强大的磁场，发生磁脱扣反应，推动铁芯杠杆使断路器快速脱落。

☆操作系统：

主要指执行脱扣的全面系统，包括动静触头，连杆、锁扣、手

柄等触发系统。

☆灭弧系统：

主要指引弧片、隔弧片、灭弧室等组成灭弧装置。

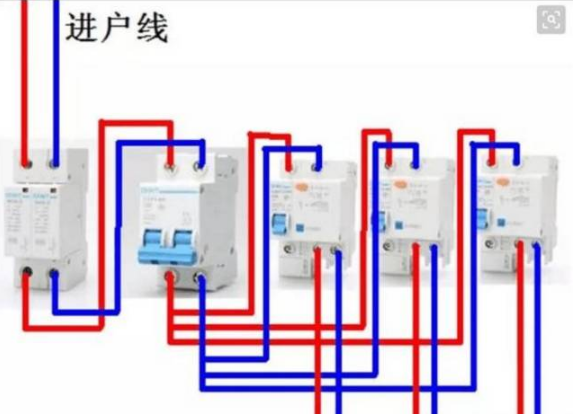

断路器正常使用和安装条件

a) 环境温度

断路器可在周围空气温度-5℃和+40℃下能正常工作（特殊订货除外）。

b) 海拔高度

断路器安装地址的海拔在2000m以内能正常工作。

c) 污染等级

断路器的抗污染等级为2级。

d) 安装类别

断路器的安装类别为Ⅲ类。

e）安装位置

断路器可以导轨安装，也可水平、垂直、平躺安装，并且不降低其电气性能。

f) 环境保护

断路器在设计制造中充分考虑了环保因素，零、部件采用可回收和能自然降解的材料。

断路器时间与电流动作特性

1、极数：

单极、双极、三极、四极。（单极、三极较为普遍。单

极用于220V电压。三极主要用于380V电压）

2、额定分断能力：

6000A（In≤40A）

4500A（40A＜63A）

3、寿命：

电气寿命：断路器在额定电流下经受4000次循环（每次循

环包括一次接通和一次分断操作）。机械寿命：2000次循

环,电器寿命2000次。

4、工作温度：

-25℃～+55℃
