编制依据

工程涉及的产品规范与标准；工程施工涉及的规范、标准及验收规范、标准等须完全满足所有中华人民共和国的规范、标准，包括（但不限于此）：

《通信局（站）防雷与接地工程设计规范》YD5098-2005

《通信局（站）防雷与接地工程设计规范》GB50689-2011

《通信局（站）防雷与接地工程验收规范》YD/T5175-2009

《建筑物防雷设计规范》（GB50057-2010）

《建筑物电子信息系统防雷技术规范》（GB50343-2012）

《交流电气装置的接地》（DL/T621-1997）

《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）

《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）

1 联合接地

在整个防雷系统中接地系统是一个基本前提，只有具备了良好的接地系统，防雷设备才能真正发挥作用。所以，接地系统的建设是所有防雷工作的基础。

1.1 接地的目的

1) 接地是为了防止电磁干扰起屏蔽作用；

2) 接地是为了泄放过电压以保护设备和人身安全；

3) 接地是为了起着工作回路的作用；

4) 接地是为了给通信设备提供零电位参考点。

5) 在受到雷击时以供大电流泄放入地，以保护设备和人身安全。

1.2 地网的组成

根据移动通信基站防雷与接地设计规范YD5068中规定：

1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。

2）移动通信基站地网由机房地网、铁塔地网和变压器地网组成，地网的组成如图1所示。基站地网应充分利用机房建筑物的基础（含地桩）、铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。当铁塔设在机房房顶，电力变压器设在机房楼内时，其地网可合用机房地网。

图1移动通信基站地网示意图

3）机房地网组成：机房地网应沿机房建筑物散水点外设环形接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。当机房建筑物基础有地桩时，应将地桩内两根以上主钢筋与机房地网焊接连通。当机房设有防静电地板时，应在地板下围绕机房敷设闭合环形接地线，作为地板金属支架的接地引线排，其材料为铜导线，截面积应不小于50mm2，并从接地汇集线上引出不少于二根截面积为50~75mm2的铜质接地线与引线排的南、北或东、西侧连通。

4）对于利用商品房作机房的移动通信基站，应尽量找出建筑防雷接地网或其他专用地网，并就近再设一组地网，三者相互在地下焊接连通，有困难时也可在地面上可见部分焊接成一体作为机房地网。找不到原有地网时，应因地制宜就近设一组地网作为机房工作地、保护地和铁塔防雷地。工作地及防雷地在地网上的引接点相互距离不应小于5m，铁塔尚应与建筑物避雷带就近两处以上连通。

5）铁塔地网的组成：当通信铁塔位于机房旁边时，铁塔地网应延伸到塔基四脚外1.5m远的范围，网格尺寸不应大于3m×6m，其周边为封闭式，同时还要利用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体，铁塔地网与机房地网之间应每隔3~5m相互焊接连通一次，连接点不应少于两点。当通信铁塔位于机房屋顶时，铁塔四脚应与楼顶避雷带就近不少于两处焊接连通，同时宜在机房地网四角设置辐射式接地体，以利雷电流散流。

6）变压器地网的组成：当电力变压器设置在机房内时，其地网可合用机房及铁塔地网组成的联合地网；当电力变压器设置在机房外，且距机房地网边缘30m以内时，变压器地网与机房地网或铁塔地网之间，应每隔3~5m相互焊接连通一次（至少有两处连通），以相互组成一个周边封闭的地网。

7）当地网的接地电阻值达不到要求时，可扩大地网的面积，即在地网外围增设1圈或2圈环形接地装置。环形接地装置由水平接地体和垂直接地体组成，水平接地体周边为封闭式，水平接地体与地网宜在同一水平面上，环形接地装置与地网之间以及环形接地装置之间应每隔3~5m相互焊接连通一次；也可在铁塔四角设置辐射式延伸接地体，延伸接地体的长度宜限制在10~30m以内。

1.3 接地体

水平接地体材料

水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等。

3、接地材料有以下要求：

a、采用热镀锌钢管时，钢管壁厚不小于3.5m;

b、采用热镀锌角钢管，角钢不小于50mm*50mm*5mm;

c、采用热镀锌扁钢时，扁钢不小于40mm*4mm;

d、采用热镀锌圆钢时，圆钢直径不小于8m;

e、非金属接地模块分为烧制型与压制型，常用规600mm*150mm*100mm,

f、铜包钢接地棒，镀铜厚度；≤0.25mm，ф16*1500mm型号：YBD-01B

g、离子接地棒时，WJD-1000/54 ф50*1500mm

h、采用物理降阻剂时，电阻率R=0.45，降阻率在60-95%之间，石墨含量70%，型号：WJD-JZJ-25与WJD-JZJ-10

。

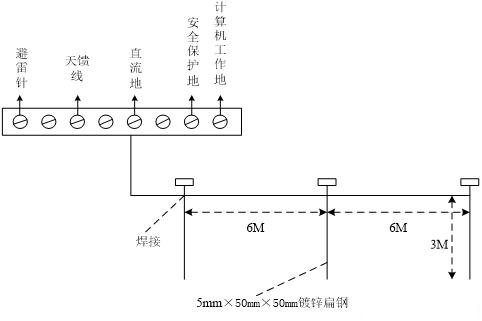

图2 接地系统标准施工图

1.4 接地线与接地引下线

1）接地线宜短、直，截面积为35~95mm2，材料为多股铜线。

2）接地引入线长度不宜超过30m，其材料为镀锌扁钢，截面积不宜小于40mm×4mm或不小于95mm2的多股铜线。接地引入线应作防腐、绝缘处理，并不得在暖气地沟内布放，埋设时应避开污水管道和水沟，裸露在地面以上部分，应有防止机械损伤的措施。

3）接地引入线由地网中心部位就近引出与机房内接地汇集线连通，对于新建站不应小于两根。

1.5 接地汇集线

1）接地汇集线一般设计成环形或排状，材料为铜材，截面积不应小于120 mm2，也可采用相同电阻值的镀锌扁钢。

2）机房内的接地汇集线可安装在地槽内、墙面或走线架上，接地汇集线应与建筑钢筋保持绝缘。

1.6 接地电阻

根据基站建设的地理环境及YD50698-2011的相关规定，把基站分为两大类：

（1）一类地区：土壤电阻率≤1000Ω.m，接地网接地电阻≤10Ω。

（2）二类地区：土壤电阻率＞1000Ω.m，地网等效半径应大于10m，地网四角还应敷设10m～20m的热镀锌扁钢作辐射型接地体，且应增加各个端口的保护、加强等电位连接等措施予以补偿。水平接地网可使用接地模块等材料。接地电阻≤10Ω。

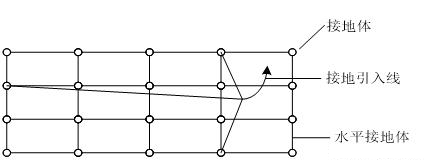

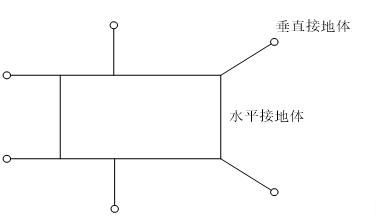

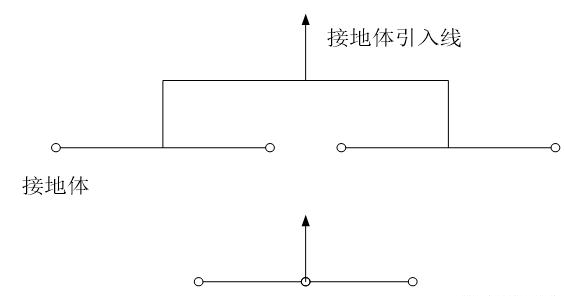

1.7 接地体布置

由于雷电流相当于高频电流，除接地体的电阻和电导外，接地体的电感和电容对冲击阻抗发生作用。而在冲击电流的作用下，冲击等效半径要比接地网面积的等值半径小得多，即在冲击电流的情况下，仅仅利用接地网很小的一块面积。在有限的冲击半径内如何有效地利用所埋设的接地体，使雷电流几乎同时地到达各个接地体，成为接地体布置的关键问题，以下给出几种布置接地体的方法以供参考。

（1） 条形

（2） 弧形（辐射状）

（3）网状

（4）环形

1.8 移动基站接地网接地电阻值的测量

接地电阻值测试的准确性，与地阻仪测量电极布置的位置有直接关系，按测量电极的不同布置方式，有如下几种测试方法：

1）直线布极法

①首先要弄清被测地网的形状、大小和具体尺寸，确定被测地网的对角线长度D（或圆形地网的直径D）。

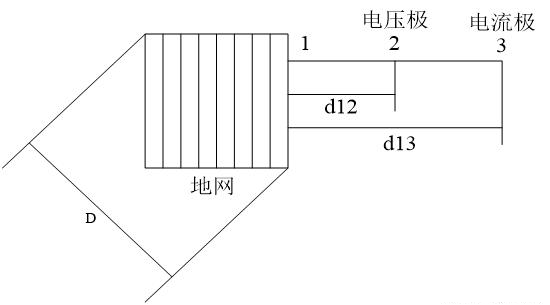

②在距接地网（2～3）D处，打下地阻仪的电流极棒，地阻仪的电压极棒应设在电流极棒到地网距离的0.618处（优选法）。如图3所示。

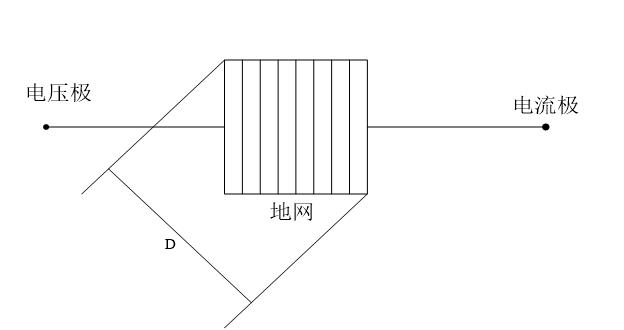

图3测量电极布置图

按上图布置测得的接地电阻误差应在1％以内。在土壤电阻率较均匀的地区，电流极到地网的距离取2D，电压极到地网的距离可取D。在土壤电阻率不均匀的地区，电流极到地网的距离应取3D，电压极到地网的距离应取1.7D。

③测量时在沿地网和电流极的连线上，使电压极到接地网的距离约为电流极到接地网距离的50％～60％范围内移动3次，每次移动的距离为电流极到地网距离的5％，使3次测得的电阻值接近即可。

2）三角形布极法：如图4所示：

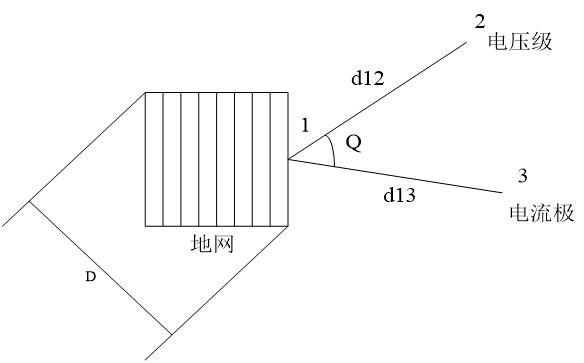

图4三角形布极图

图中，取d12 =d13=2D,夹角Q=28.95°(30°，此时测得的电阻误差接近零，Q越大误差也越大，Q=180°时误差最大。如果测试场地窄小，不能满足d12 =d13(2D的条件时，也可取d12 =d13(D。

3）两侧布极法

一般情况下，不宜把地阻仪的电流极棒和电压极棒分别打在地网的两侧，但由于测试场地限制，可按图5所示的方法布置测试电极进行测试。图中：

图5两侧布极图

（1）电流极到地网的距离和电压极到地网的距离应相等，均(5D，D为地网对角线的长度。

（2）电流极棒，电压极棒和地网中心应尽量在一条直线上。

1.9 充分理解基站，因地制宜实施防雷接地工程

由于各基站的环境和建设方式不同，所以对基站防雷接地不能一概而论，应根据具体情况采取防雷与接地措施，将基站接地系统按照均压等电位的原理进行设计和改造，即通信设备的工作地、保护地、防雷地、建筑地合用一组接地体的联合接地方式，将接地线和接地引入线按照"共地不共线，一点接地法"的原则进行合理布线。根据不同情况，具体分析如下：

1.9.1 铁塔建在建筑物顶部

1）楼顶建铁塔，机房所在建筑物女儿墙上有避雷带，市电引入机房

由于移动基站租用商品房或民房情况较普遍，此种情况占到全部基站的60-70%。

首先在楼顶铁塔的基脚处南北或东西方向置180°两处与楼顶避雷带相连，连接材料为40×4mm镀锌扁钢，利用建筑主钢筋多处泄放雷电流，并在楼下合适的位置建一地网，地网建成以后利用扁钢与建筑主钢筋两处焊接组成联合地网，从地网相距5m以上的位置抽两个头引出地面1.5m处做断接点，分别作为避雷针、机房工作保护接地引入线的接地点，机房内设置设备工作保护接地汇集线，其接地引入线接机房工作保护接地点；雷电流引下线下端接避雷针接地点，上端在楼顶与楼顶接地汇集线相连。接地引入线采用40×4mm镀锌扁钢或95mm2多股铜芯线。

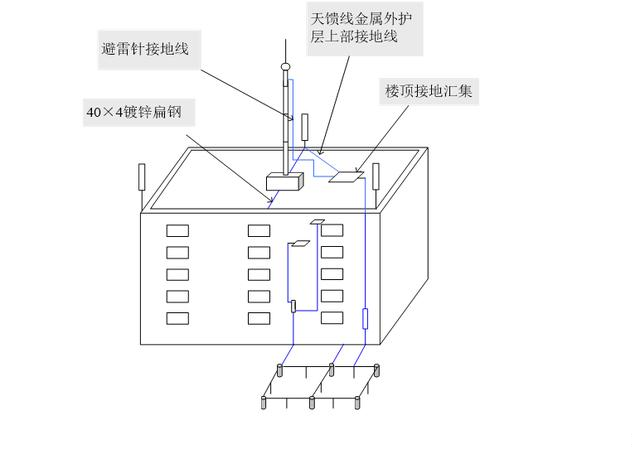

铁塔上避雷针接地线，基站同轴电缆馈线的金属外屏蔽层的上部、下部接地线均与楼顶接地汇集线相连，同轴电缆馈线的金属外屏蔽层的下部接地也可就近与铁塔中部相连。外屏蔽在机房入口处的接地与机房工作保护接地点引出的接地线妥善连通，接地线材料可采用35mm2铜芯线。同轴电缆线进入机房后与通信设备连接处安装馈线避雷器，馈线避雷器接地端子接到室外入口处馈线屏蔽接地线上，接地线为≥6mm2铜芯线。

机房内的交流配电箱处应三相五线或单相三线，其中的PE线接配电箱及电源避雷器。机房内-24V直流避雷器的接地线接机房工作保护接地汇集线。机房内设备的工作接地、保护接地及走线架共用一个室内接地汇集线。如图6所示。

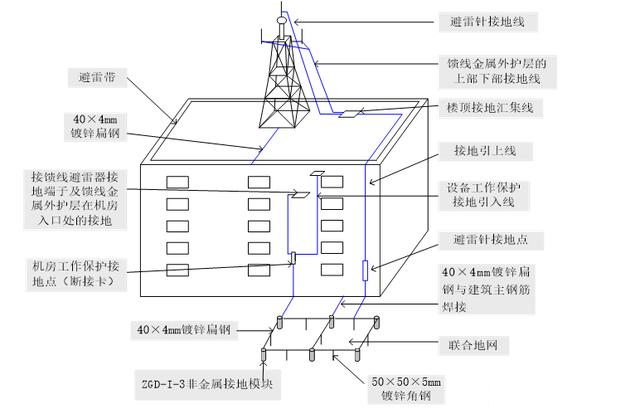

图62）对于利用商品房作机房的移动通信基站。

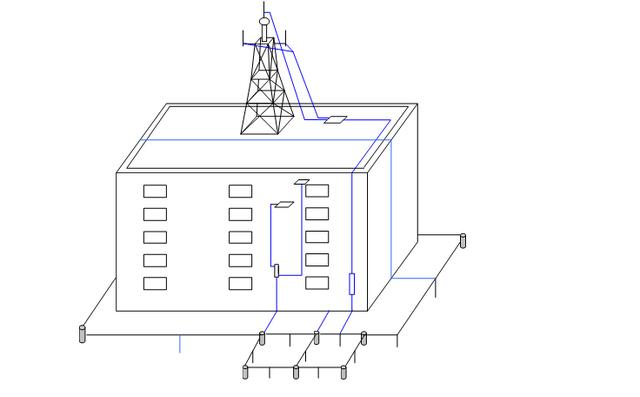

此建筑有防雷接地网或其他专用地网（如广播电视系统接地网或固定接入网的接地网），应就近再设一组地网，三者相互在地下焊接连通，有困难时也可在地网上可见部分焊接成一体作为机房地，其它方面与1）相同，如图7所示。如原专用地网与基站新建地网边缘相距>20米以上，并且连接有困难，可以不作连接处理。

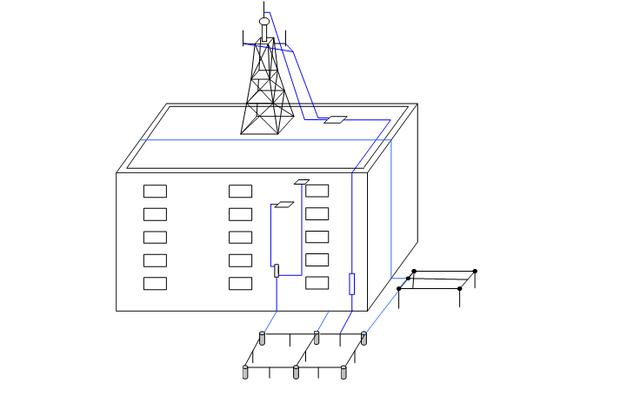

图7

3）对于铁塔建在机房所在建筑顶端，楼顶女儿墙上没有避雷带（此种情况只占极少数）

应在铁塔基脚两处成180°引接地线与地网环形接地装置相连，使铁塔多处泄放雷电流，连接材料可采用40×4mm热镀锌扁钢或ф12圆钢。

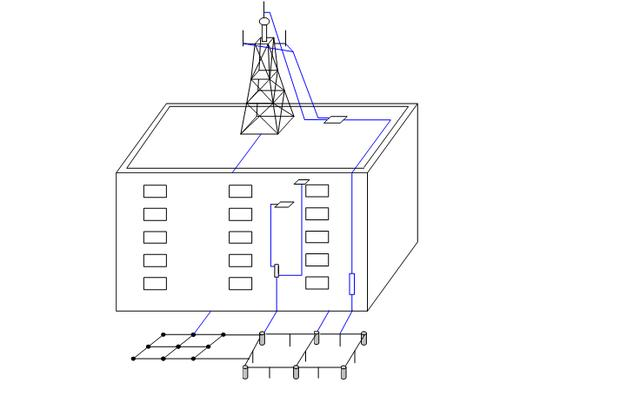

如在楼下设置环形接地装置有困难，可在铁塔接地线的入地点分别建简易地网，地网地阻值应≤10Ω，并使其中一个简易地网与机房地网相连，其他情况与1）同，具体如图8、图9所示。

1.9.2 独立铁塔

1）由于租用的民房本身只有一层，而其房顶不宜建铁塔，将铁塔建在附近山坡上，而铁塔与机房相距一定的距离。

此时，铁塔地网应延伸到塔基四脚1.5m远的范围，网格尺寸不应大于3m×3m，其周边为封闭式，同时还要利用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体，铁塔地网与地网之间应每隔3~5m相互焊接连通一次，连接点不应不少于两点。铁塔避雷针接地，馈线金属外层的上部、下部接地就近接入铁塔地网，馈线金属外护层在入机房前处的接地线与机房地网相连，而天馈避雷器接地线就近与入机房前馈线金属外护层接地线相连，其他部分与楼顶塔1）相同，具体见示意图10。

1.9.3 没有设铁塔的移动基站

由于机房所在建筑物本身具有相当的高度，周围没有其他高大建筑物，而且所需覆盖的范围有限或建此基站的初衷是为增加信道，所以将天线面包板架设在建筑物四周的女儿墙上。

利用安放在楼顶平台中央位置的优化避雷针防止直接雷击，避雷针的基座应与楼顶避雷带就近不少于两处焊接连通，避雷针接地线、馈线金属外护层的上部、下部接地线与楼顶接地汇集线相连。其它部分与楼顶塔1）相同，如图11。

图111.10 困难地网的改造

为了增大移动基站覆盖范围，往往将基站建在高山上，而有些山区的土质很差，土壤电阻率极高，要想将地网地电阻控制在10Ω以内，相当困难，当地网的接地电阻值达不到要求时，可采用以下方法进行地网改造。

1) 在地网外围增设1圈或2圈环形接地装置，以增大接地网的面积。对于复合式接地网的工频接地电阻的计算式R约为R≈0.5·（ρ/√S），其中ρ为土壤电阻率（Ω.m），S为接地网的面积，从此公式中可以看出，在相同大地电阻率的条件下，要使地网接地电阻减小，就要增加地网的面积，表1列出了在不同土壤电阻率时保持R为5Ω时的地网面积。

 表1

2) 由表1可知，在土壤电阻率很高的山区，仅仅依靠扩大接地网的面积很难达到所要求电阻（增加垂直接地体的长度对地网电阻率影响很小）的情况下，应采取引外接地方法。即移动基站设在高电阻率地山上，如附近有可资利用的导电良好的土壤及低电阻率地层（河流及其它）时，采用延伸接地体作为移动基站本身地网的辅助接地网；引外接地的极限长度应小于2√ρ（ρ为土壤电阻率），根据此公式计算不同土壤电阻率的引外接地的极限长度见表2。

表2 土壤电阻率不同时，此外接地的极限长度

3) 在电阻率较高的地区，可在移动基站的边缘大胆使用非金属接地体，以扩大地网的等效半径及面积，最终达到降阻的目的。

2 施工进度及计划安排

施工进度安排

根据基站防雷接地施工项目进度要求，对此项目施工进度安排如下：

单站的防雷地网施工在2天内完成；

特殊类项目按照甲方要求在规定时限内完成。

施工计划安排

项目部会在甲方安排施工点后，根据施工进度要求对施工人员及机械做好调配，安排物资管理人员做好所用材料准备，在防雷接地工程施工前，专业工长必须对施工班组进行全面细致的技术交底和安全交底。

3 质量保证措施

一、质量标准

1、保证项目：

（1） 材料的质量符合设计要求；接地装置的接地电阻值必须符合设计要求。

（2） 接至电气设备、器具和可拆卸的其它非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接。

检验方法：实测或检查接地电阻测试记录。观察检查或检查安装记录。

2、基本项目：

接地（接零）线敷设：

平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。

焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。

防雷接地引下线的保护管固定牢靠；断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。防腐均匀，无污染建筑物。

检验方法：观察检查。

3、允许偏差项目：

扁钢搭接长度≥2b；（注：b为扁钢宽度。）

扁钢搭接焊接3个棱边。

检验方法：尺量检查和观察检查。

二、应注意的质量问题

1、接地体：

（1)防腐处理不好，焊接面按质量要求进行纠正，做好防腐处理。

（2)用基础、梁柱钢筋搭接面积不够，应严格按质量要求去做。

（3)在每层的引下线对角钢筋上用黄漆作明显标记，以防引错。

2、支架安装：

（1) 支架松动。将支架松动的原因找出来，然后固定牢靠。

（2) 支架间距（或预埋铁件）间距不均匀，直线段不直，超出允许偏差。重新修改好间距，将直线段校正平直，不得超出允许偏差。

（3) 焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊，未允许出现上述缺陷为止。

（4) 焊接处药皮处理不干净，漏刷防锈漆。应将焊接处药皮处理干净，补刷防锈漆。

3、防雷引下线暗敷设

（1）焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。

（2）漏刷防锈漆，应及时补刷。

（3）主筋错位，应及时纠正。

（4）引下线不垂直，超出允许偏差。引下线应横平竖直，超差应及时纠正。

4、避雷网敷设

（1) 焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。

（2) 防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。

（3) 避雷带不平直、超出允许偏差，调整后应横平竖直，不得超出允许偏差。

（4) 卡子螺丝松动，应及时将螺丝拧紧。

（5) 变形缝处未做补偿处理，应补做。

5、避雷带

（1) 焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求修补更改。

（2) 钢门窗、铁栏杆接地引线遗漏，应及时补上。

（3) 圈梁的接头未焊，应进行补焊。

6、接地干线安装

（1) 扁钢不平直，应重新进行调整。

（2) 接地端子漏垫弹簧垫，应及时补齐。

（3) 焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。

三、质量记录

1、镀锌扁钢的材质证明及产品出厂合格证。

2、防雷及接地施工预检、自检、隐检记录齐全。

3、设计变更洽商记录、竣工图。

4、防雷接地分项工程质量检验评定记录。

4 安全生产施工保证措施

1、电焊工必须持证上岗，入场前进行入场安全教育，合格后方可进场施工。

2、线敷设前，要检查梯子、架子及防护设施，如有损坏和变形及时处理，以免存在隐患。

3、随身携带的工具应放在稳妥地方防止坠落伤人。

4、使用电焊机要有三级漏电保护，禁乱拉乱拽；施焊时要戴好防护面具，以免伤及自身。

5、使用后的电焊条头不得随意丢弃。

6、在大风天气或雨水天气时不要施工以免影响施工质量或安全。在高处作业时应系好安全带。

7、在顶板施工进行煨管时，应背朝楼内侧操作防止跌落楼下。

8、电焊机接电安装与拆卸必须由有证电工操作，电焊机外壳应有良好的接地，下班时电焊机电源应切断，检查动火现场确认无火星，才能离开现场。

5 文明施工措施

1、施工现场扬尘管理

（1）按照要求每天派专人对机电工作区域洒水降尘。

（2）刷油漆时注意环境污染，作好通风处理，涂刷时，管道及设备下面应有覆盖以免造成二次污染。

（3）切割、钻孔的防尘措施：无齿锯切割时在锯的正前方设置遮挡锯末火花的三面式挡板。钻孔用水钻进行，在下方设置疏水槽将浆水引至容器内沉淀后处理。

（4）对风管等设备安装产生的粉尘应每日清扫。

（5）及时分拣、回收、清运现场垃圾，按照批准路线和时间由专业公司清运。

（6）现场内烧水茶炉采用液化石油气或天然气燃料，或电器产品，减少煤烟排放。

（7）禁止采用燃烧的方法剥电缆皮，以免烟气污染环境。

2、噪声影响

（1）根据施工现场平面布置合理布置机电施工场地，做到闹静分开，噪声产生的机械安排远离对噪声敏感的区域，从空间布置上减少噪声影响。

（2）所有车辆进入现场后禁止鸣笛，以减少噪音。

（3）选用低噪音机械设备。

（4）强声音设备作业进行遮挡。

（5）使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。

所有施工阶段的噪声控制在国家标准《建筑施工场界噪声限值》（GB12523-2011）。

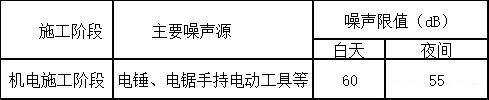

施工噪音限值表

（6）现场设噪声监测点，定期对机电施工监测噪音是否超标并及时整改。

3、光污染防治

（1）焊接遮光棚的设置：焊接部位设置挡光棚，防止强光外射对工地周围区域造成影响。遮光棚采用钢管扣件、防火帆布搭设，可拆卸周转使用。

（2）机电施工中工作面设置挡光彩条布或者密目网遮挡，防止夜间施工灯光溢出施工场地范围以外，对周围居民造成影响。

6施工方法及技术措施

1、地网施工的方法及其工艺要求

（1）地网周围环境的勘查：

地网在动工之前，施工单位首先要与熟悉新建地网周围的地下构件或情况的人员一起勘察新建地网的布放线路和结构，确定设计线路与实际是否有出入，在确认地网内确实没有地下构件如电力电缆、通信光缆、自来水管、地下排水管、消防管等地下管线构件设施或相距安全距离的前提下，再共同划定地网的施工路线、结构和范围。

（2）施工的安全警示

地网施工之前宜在地沟两侧约两米左右范围内，应用细绳或其它明显标志物将施工范围围起来，并竖牌警示。

（3）野外施工使用临电或发电设备等应符合相应的安全规范和消防法规，并由专业安全管理员负责现场管理和监督。

（4）地网沟的开挖

地网沟的宽度一般约为30cm，地网沟深度一般为70cm；若是水泥路面，应尽量采用路面切割机沿着划定的方向切割，路面切口宽度一般与地网沟宽度一致；为防止地沟塌方，宜用挡板堵挡，确保地网沟的深度达到技术要求。

（5）接地体的焊接

当角钢与扁钢连接时，角钢的一个面要与扁钢的正面采用电焊搭焊接，搭焊长度为扁钢宽边的2倍；角钢或扁钢与圆钢焊接时，圆钢宜与扁钢、角钢的平面贴焊，焊接长度为圆钢直径的10倍；扁钢与扁钢之间的焊接应采用双面搭接焊，搭焊长度为扁钢宽度的2倍。若是钢质材料与铜材或铜材与铜材之间焊接时，则要采用氧焊焊接，焊接头若采用搭接焊接时，搭接的长度一般应为200—250mm，焊点不应有假焊、虚焊，且每个焊点都要用沥青或其它可靠防腐材料做防腐处理。不同金属焊接时要防止电化腐蚀。

（6）降阻剂的使用

焊点冷却后，降阻剂加水搅拌成均匀凝状物包敷在接地体上，待降阻剂干结至一半时回填土覆盖；采用深井接地网时，降阻剂宜溶水搅拌后与垂直接地体一同入地，降阻剂应充分包裹在钢管的内外。回填土质较差的，可以与降阻剂混合均匀后再回填。焊点附近包敷的降阻剂厚度应为其它接地体的两倍以上。降阻剂不宜使用被污染的水搅拌。

（7）地网沟回填

回填土宜筛除石块等杂质后填入沟内，有条件的地区应在回填后浇水，待沟面下降后重新回填至平面并夯实；部分坡度较大的地区或是土壤流失较严重的地带，沟面回填后宜用混凝土覆盖或种植草皮以防雨水冲刷造成回填土流失。

（8）地网沟恢复

若是水泥路面，则新铺的水泥路面与原路面厚度相同，且其下要铺细砂和碎石；不论是水泥路面、草地或山地，在恢复路面时，均应略高出原有地面约1-2mm，以使日后新建地面能恢复原貌。

2、接地引入和室内接地处理

（1）接地引入线的长度不宜超过30m，其材料为40mm×4mm的热镀锌扁钢或95mm2的多股接地铜缆。接地线应从地网中心环形接地体的两个以上方向引入机房。接地引入线与地网的连接点应避开避雷针、避雷带或铁塔接地的引下线连接点，其间距应大于5m。接地引入线埋设时宜避开排污沟（管）、导流渠等，其出土部位应有防机械损伤的措施和绝缘防腐措施，并留出接地电阻测试点。

（2）机房内设臵接地汇集线与接地引入线可靠连接。接地汇集线宜在机房沿内墙（或地槽、走线架）敷设成环形，材料为铜材，截面积不小于120mm2，也可采用相同电阻值的镀锌扁钢。为了设备接地连接方便可在接地汇集线上设臵若干接地汇集铜排，汇集排为规格不小于400mm×100mm×5mm的铜板，并预留相应的螺孔以便连接接地线。

（3） 机房内设有静电地板时，应在地板下围绕机房敷设闭合的环形接地线，作为地板金属支架的接地引线排，其材料为截面积不小于16mm2的多股裸铜线，并从接地汇集线上引出两条以上的截面积为50mm2以上的多股铜缆与引线排的相对两侧连通。

（4）基站机房内供电设备的正常不带电部分均应作保护接地，严禁作接零保护；直流工作接地，应从室内接地汇集线上就近引接，接地线面积应满足最大负荷要求，一般为大于35mm2的多股铜缆。直流工作地严禁从交流配电屏直接引接。

（5） 机房内设备的外壳都应用截面积不小于16mm2的多股铜缆就近与接地汇集线连接。

（6）机房内走线架、电池架、机架、金属通风管道、金属门窗等均应做保护接地，接地引接线一般宜采用截面积不小于16mm2的多股铜缆。对于同一方向超过10m长的走线架，应每隔5m就近接地与接地汇集线引接一次。

（7） 机房内所有的地线排及所有的地线要用不易脱落和不怕受潮的标签注明地线名称及地线两端所连接设备的名称；地线宜采用黄绿双色电缆，且应帮扎牢固、整齐、平直、美观，尽量避免折弯。

3、结构可靠性要求

（1）地网接地体之间的连接，应采用电焊或气焊连接，不宜采用螺钉连接或铆接；无法使用电焊或氧焊的，建议使用热熔焊接。

（2）接地引入线的铜质电缆与地网接地体之间的连接，应通过过渡铜铁排连接，接地铜缆应铆接或热熔焊接在过渡排上，并做防电化腐蚀处理。过渡排宜固定良好，如固定外墙时，其高度宜不低于2.5米，固定螺栓紧固后与过渡排之间点焊。

（3）地网沟应在建筑物散水点以外开挖，地网沟距离建筑物地基应该1米以上；当地网沟穿越围墙、地基、线缆沟或直埋电缆时，应对上述设施采取一定的加固或保护措施。

（4）接地体与埋地交流电缆、光缆、传输电缆交越或并行时，接地体与电缆之间的距离应不小于20cm；与高压埋地电缆交越时，接地体与高压电缆之间的最小距离宜满足50cm的最小距离，并行时宜满足100cm的最小距离。地网沟内不允许并排布放其它进出基站的电缆或信号线路，如不得已要布放的，线缆宜做穿管等屏蔽处理。

（5）地网接地体埋设在农田等经常开挖施工的地面下时，应深埋2m以下，并在适当位臵作明显的标识。

（6）垂直接地体使用机械钻孔深埋时，应距离基站建筑、铁塔（杆塔）等基础10m以上距离；距离交流变压器的距离最少15m，距离架空高压线的垂直投影距离宜达到10m。

4、隐蔽工程的检测方法

（1） 隐蔽工程应采取施工中随工验收的原则，并由相应的责任单位签证。

（2）测量接地体的规格、镀锌层等是否符合规范要求。

（3）垂直接地体的长度为1.5～2.5米，垂直接地体之间的距离为其自身长度的2倍；水平接地体深度应在0.7米以下。

（4） 检查焊接方式、焊缝长度、焊面是否符合规范要求，焊接点的防腐措施是否符合要求。

（5） 降阻剂等降阻材料的水溶度、干结度是否符合规范，其包敷的厚度及用量是否足够；回填土的质量是否符合设计要求、并是否夯实。 4.5.6 新建地网与原地网之间的地下连接，以及地网与其范围内的地下金属管件连接是否符合规范要求；地网与机房建筑基础钢筋的连接是否符合要求。

（7） 采用的长效接地极应按照说明书进行施工。

（8）隐蔽工程施工完毕应尽快检查、验收，验收合格后的48小时内应回填地网沟，否则应整改至合格为止。

7保养、使用及维护措施

我公司从事多年通信防雷工程施工工作，储备了大批优秀的防雷技术人员，各种先进仪器仪表齐全，能承担防雷工程中各种的技术服务。

我公司将维护、抢修工作分四个步聚来完成，发现问题、分析查找故障原因、第一时间解决问题排除故障并提交报告，根据各项分析提出改进建议，防止事件再次发生。

本次基站防雷接地维护整改施工项目，我公司承诺实行保修的期限为在合同规定的保修期，在保修期内由于我公司原因造成的质量问题，我公司负责无偿修复。

在保修期内若出现因施工造成的质量问题，我公司在接到建设单位的通知后在2小时内派人赶至现场处理修复并承担费用；且我公司积极为设备供应商和维护部门提供必要的配合。

8材料设备的管理

材料要根据需要分批进现场，以免进料太多，造成拥挤，材料设备要及时放至所需部位，不能占用道路。

根据现场平面布置图，安排各种材料设备按指定位置存放，并分规格码放整齐、稳固，做到一头齐，一条线。

施工现场的机具保管中，应依据材料性能采取必要的防雨、防潮、防火、防爆、防损坏等措施，严格执行领退料手续。

9应对突发事件的应急处理及措施

（1）建立重大事件应急机制和管理流程

承诺在发生重大事件时，会由各级主管直至公司总经理亲自挂帅，调动公司一切或调用资源，尽一切努力恢复或保证通信，并协助消除影响；公司工程部门对整个工程进行监督和管理，提供合理性建议并给予技术指导；工程技术部门加强对各项工序的监督管理。

（2）突发应急培训

定期对工程项目人员开展正确应对和处理突发事件的技能培训，培训内容包括应急预案流程等相关内容。

（3）人力资源应急配置

如发生网络紧急故障，需要公司协助排除，能够以最短的时间内就近派出相关资深技术人员进行协助；增派技术资深的技术支持工程师，对各项工序优化，作好各道工序的衔接工作并安排适当的工序负责人。

（4）岗位人员留守

根据我公司的传统，在节假日期间仍保留技术人员值班，以应对突发任务的需求。
