1.1.1 系统概述

入侵报警系统作为防入侵、防盗窃、防抢劫、防破坏的有力手段已得到越来越广泛的应用。

入侵报警系统通常由前端设备(包括探测器和紧急报警装置)、传输设备、中心控制设备部分构成。

前端探测部分由各种探测器组成，是入侵报警系统的触觉部分，相当于人的眼睛、鼻子、耳朵、皮肤等，感知现场的温度、湿度、气味、能量等各种物理量的变化，并将其按照一定的规律转换成适于传输的电信号。控制部分主要是报警控制器。

监控中心负责接收、处理各子系统发来的报警信息、状态信息等，并将处理后的报警信息、监控指令分别发往报警接收中心和相关子系统。

1.1.2 报警系统组成

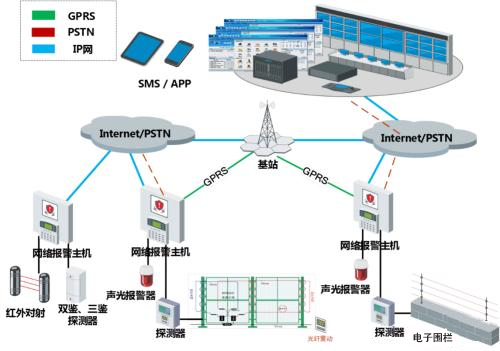

报警系统架构图

报警系统由以下部分组成：

1）报警探测器：探测和执行设备，负责探测非法入侵；

2）信号传输及供电线路：负责前端报警信号的传输及前端探测器的供电；

3）报警控制中心：负责布防与撤防，响应报警信号，联动其他系统。

1.1.2.1 探测器

报警探头作为系统的前端设备，报警探测器作为整个系统的原始信号源，是整个系统的报警信号采集器，其应用将影响整个系统的可靠性。

报警系统设备的稳定性、耐久性、抗干扰等其它技术指标和具体使用功能，应符合〖入侵探测器通用技术条件〗GB10408.1-89的技术标准要求。平均无故障时间MTBF应符合C级要求（20000h），品质保证的使用寿命为8年以上（70000h）。

根据规范要求，各探测器发出报警信号至系统主机提示有警情发生的系统报警反应时间≤1秒。

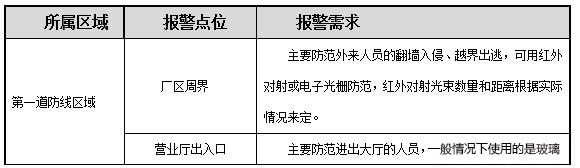

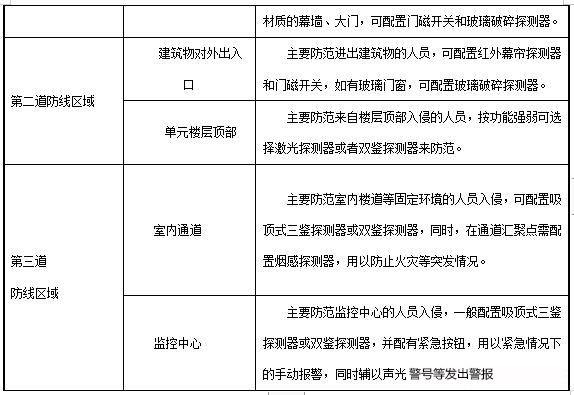

探测器布置

根据要求，报警前端探测器根据现场探测需要选择红外对射、报警按钮、三鉴探测器等，通过报警线缆接入到监控中心报警主机报警输入口，监控室还需要配置声光报警器。

系统在周界设置红外对射，根据周界的形状、距离配置相应型号的红外对射探测器，配合摄像机守好高校的第一道防线。

在财务室、重要机房等设置三鉴探测器，在无人值班时候布防，一旦检测到有人员进入，即刻报警。

在营业柜台设置报警按钮，当工作人员意识到有危险或发生事故时候主动报警，向中心寻求帮助。

1.1.3 系统功能

1.1.3.1 便捷操作性

报警主机设置系统键盘1只，用于系统设置及应用操作。主机提供1路设备总线，总共可连接多个控制键盘，设备总线上还可挂接继电器报警输出设备。

1.1.3.2 模块扩展性

系统配置若干报警扩展模块，模块挂接在总上，实现防区扩充，探测器连接到模块上，实现报警扩展。

针对建筑的结构特征，系统设置总线联接所有的报警扩展模块。后端通过增强型总线延伸模块实现总线的扩展，通过输出的总线每路最远均可达1200米。

1.1.3.3 系统联动性

继电器输出，实现与其它设备的连动关系，如警号、警灯，通过编程设置可实现一对一的防区报警与输出的联动关系。

1.1.4 主要设备选型

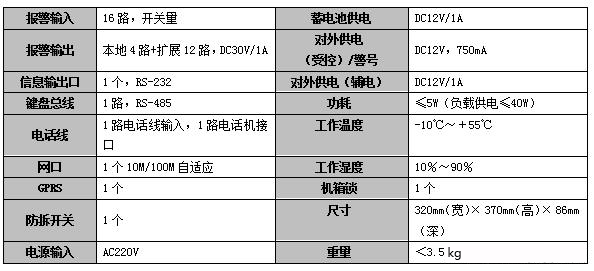

1.1.4.1 8防区网络报警主机DS-19A08-BN
