1、概述

随着信息高速公路的飞速发展，计算机越来越多地应用于各个领域。其作用与地位更加突出，而计算机网络系统作为精密脆弱的微电子设备集成。使用了大量易受环境影响的电子元器件，机械构件及材料。为了保证计算机网络系统的可靠运行，计算机机房必须满足计算机系统以及工作人员对温度、湿度、洁净度、风速度、电磁场强度。电源质量、噪音、照度、振动、防火、防盗、防雷、屏蔽和接地等多方面的要求。因此，计算机机房系统工程是一项集建筑装饰学、电工学、美学、环境保护、安全防范技术，空气调节技术。暖通净化技术，计算机专业技术，消防技术，弱电控制专业，抗干扰技术，防雷防过压技术。智能化管理等综合学科的系统工程，并涉及到综合布线，网络系统集成等技术领域。

所以计算机机房系统工程是各专业的系统化，集成化的技术应用，才能合理地、规范地设计出高标准、专业化、适用性强的机房系统。从而尽最大可能减少计算机与各种机房设备及网络系统间的相互干扰，极大减弱外部电磁波、磁场、雷电波等对计算机系统的影响。同时做好机房的防水、防火、防潮、防鼠虫等诸多的工作，确保计算机系统的正常运行。

****医院决定将一楼做为机房，为适应信息化飞速发展的需求而建的一个重要项目，其中计算机中心机房作为数据中心和控制中心的重要场所，要求在功能环境、环保等方面进行统一考虑和完整规划，提供舒适的极富人性化的办公环境，以利于办公人员身心健康、提高工作效率。

2、设计原则

计算机机房墙体要采用防火隔断墙，周围均要进行防潮、保温处理。

墙壁表面宜采用防潮、不起尘、易清洁且性能好的环保材料进行饰面。

计算机机房内铺设电缆较多，短路易酿成火灾，需严格控制建筑物耐火等级。所有材料的防火等级都应选为A级或B1级。

尘埃的二次飞扬，对计算机机房内的空气洁净度影响较大，因此装饰材料应选用不易积灰、不易起尘、易于清洁、防火保温的饰面材料，但还应注意此种材料应不产生眩光。

计算机机房地面材料采用质地硬、不宜起尘、防静电的材料。

计算机机房内铺设防静电地板，地板倾斜度必须保证每米不高于2毫米。

防静电地板下仅铺设电缆时，其高度一般可为300mm左右。为了避免电缆移动时地面起尘或划破电缆，地面和四壁应平整而耐磨。机柜比较集中的中心机房应采用电缆桥架走线，以保证地板下有足够的空间供机房专用空调送风。

防静电地板的板厚公差应在±0.2mm/m以内；常温常湿下地板绝缘电阻应大于100kΩ，小于100MΩ；地板的均匀荷载应在1000kg/ m2左右，集中荷载应大于集中荷载大于650Kg/m2。

地板下空间作为专用精密空调送、回风的静压箱时，楼板面应做好防尘、保温处理，以防止楼板面结露。

机房供配电系统主电源应采用双回路供电，主要网络设备应由UPS电源单独回路供电，并应留有冗余。

机房工作照明应达到500LUX以上，应急照明应达到50LUX以上。

机房内应做好防雷及接地系统，以保证工作人员及设备的安全。

机房内应做空调、新风换气及消防灭火、报警、排烟系统。

机房内综合布线应达到主干万兆，水平链路达千兆。

机房内设备应做设备及环境监控系统，应实行无人职守。

计算机机房内所有管道都应进行防锈处理，选质量好的镀锌管材，所有线缆都应用铁皮线槽、钢管或金属软管保护。

3、 机房概况

本次建设机房面积约为150平方米，涉及机房基础装修、机房配电系统、防雷及接地系统、一卡通系统、综合布线、消防、图象监控和UPS电源等部分。

该机房是承载****医院各应用系统（包括监控、网络、巡更等服务器）的核心机房，其运行质量直接关系到全院各应用系统和数据的安全，设备和材料选型定位在目前市场上的高端产品，确保工程质量，为****医院的信息化和数字化医院建设建设提供一个安全、稳定、高效的硬件机房环境。

4、设计内容及设计依据

设计内容主要包括如下几个方面：

土建砌筑部分、机房基础装修、机房配电系统、防雷及接地系统、漏水检测、一卡通系统、综合布线、消防、空调、新风、图象监控和UPS电源等部分。

GB50174—2017《数据中心设计规范》

GB/T2887—2000《电子计算机场地通用规范》

GB9361—88《计算机站场地安全要求》

GB50057—94《建筑物防雷设计规范》

GB50054—95《低压配电设计规范》

YD/T754—95《通讯机房静电防护通则》

GB9175—88《环境电磁卫生标准》

GB8702—88《电磁辐射防护规定》

GB50263—2007《气体灭火系统施工及验收规范》

GBJ116—98《火灾自动报警系统设计规范》

GB50016—20065《建筑设计防火规范》

GB50222—95《建筑内部装修设计防火规范（2001年局部修订）》

GB50052—92《供配电系统设计规范》

SJ/T10796—2001《防静电活动地板通用规范》

SJ/T30003—98《电子计算机机房工程施工及验收规范》

GB50243—2202《通风与空调工程施工及验收规范》

GB50303—2002《建筑电气工程施工质量验收规范》

GB50325—2001《民用建筑工程室内环境污染控制规范》

GBJ133—90《民用建筑照明设计标准》

GB50168—92《电气装置安装工程电缆线路施工及验收规范》

GB50057—94《建筑物防雷设计规范（2000年局部修订）》

GB50169—92《电气装置安装工程接地装置施工及验收规范》

GB50052—95《供配电系统设计规范》

GB6650-86《计算机机房用活动地板技术条件》

GB50348-2006《安全防范工程技术规范》

GB50395-2007《视频安防监控系统设计规范》

GB50311-2007《综合布线系统工程设计规范》

GB50312-2007《综合布线系统工程验收规范》

5、设计目标

设计标准性：严格按国家关于计算机机房系统工程的有关标准设计，文件图纸规范齐全，采用国标符号，力求统一性、可调整性。

功能先进性：采用先进的通道管理，安防监控，消防报警系统，一卡通系统等管理手段。充分考虑与综合布线、网络系统的接口和配套，使机房系统具一定的超前性，确保机房系统长期高效运行。

安全可靠性：采用质地优良的材料，性能优越的设

备及规范的施工工艺技术。特别是意外情况下的抗干扰性的快速补充性，保证各个环节安全可靠。

系统实用性：方案实施后的计算机机房分区合理，工艺流程最简。系统配置齐全，管理严谨方便，根据各功能区的要求选择了不同等级的材料。使其价格性能比达到最优。

空间扩展性：本方案不仅能支持现有的系统，还能在空间布局，系统电网容量、端口等方面有充分的扩展余地，便于系统进一步开发适应未来发展及系统更新换代的需要。

环境舒适性：机房整体装饰风格美观淡雅，操作间具现代化办公环境氛围，人员长时间在此工作不会感到疲倦。

6、地面的设计：

机房地板采用“双奇”有边全钢抗静电地板，600*600*35mm。机房专用空调送风采用同一个厂家生产的通风地板，地板铺设高度为300㎜，“双奇”抗静电地板是用户的放心产品，其特点是机械性能高、承载力大、防火性能好；柔光、耐磨；抗污染、便于清洗，造型美观、组装灵活、维修方便、经久耐用，稳定性好，各项指标均达到国际标准。主机房两处入口分别制作做理石台阶，大理石制作台阶给人庄重、高雅的感觉，更能衬托出计算机机房及操作室的环境气氛；

入口通道间采用米白色抛光防滑地砖铺设，地砖规格：300*300mm。

机房用活动地板应符合国标GB6650-86《计算机房用活动地板技术条件》；活动地板的铺设应在机房内各类装修施工及固定设备安装完成并对地面清洁处理后进行；建筑地面应符合设计要求，并应清洁、干燥，活动地板下空间作为静压柜时，四壁及地面均应作防尘及保温处理，不得起皮或龟裂；现场切割的地板，周边应光滑，无毛刺，并按原产品的技术要求作相应处理；活动地板铺设前应按标高及地板布置严格放线将支撑部件调整至设计高度；活动地板铺设过程中应随时调整水平，遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件；在活动地板上搬运、安装设备时应对地板表面采取防护措施。

7、防雷、接地系统设计

机房专用接地系统（利用建筑物综合接地极）

接地系统就是把电路中的某一点或某一金属壳体用导线与大地连在一起，形成电器通路，其目的是让危及人身或设备的电流易于流到大地，因此从这个意义上讲，希望接地电阻越小越好。另外计算机网络系统的接地，还希望在接地电流受某种外界条件影响数值发生变化时，使接地点的电位随之变化而产生的噪声应尽量减少。所以接地电阻越小越好。同时有下面两点注意：信号电路和电源电路、高压电路和低压电路不应使用共地回路。

灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。

在现今的计算机网络系统中，

除了使用直流电源的计算机设备以外，还配备有大量的使用380V/220V交流电的各种电气设备，如计算机的外部设备、变压器、电动机发电机组、空调设备、机柜上的风机、电烙铁和示波器等。所以在计算机网络系统中同时存在几种不同的接地系统：

交流工作地

在电力系统中运行需要的接地（配电柜中性点接地），应不大于4欧姆。与变压器或发电机直接接地的中性点连接的中性线称零线；将零线上的一点或多点与地再次做电气连接称重复接地。交流工作地是中性点可靠地接地。当中性点不接地时，若一相碰地而人又触及另一相时，人体所受到的接触电压将超过相电压，而当中性点接地时，且中性点的接地电阻很小，则人体受到电压相当于相电压；同时若中性点不接地时，由于中性点对地的杂散抗阻很大，因此接地电流很小；相应的保护设备不能迅速切断电源，对人及设备产生危害；反之则行。

安全保护地

安全保护地是指机房内所有机器设备的外壳以及电动机、空调机等辅助设备的机体（外壳）与地之间做良好的接地，应不大于4欧姆。当机房内各类电器设备的绝缘体损坏时，将会对设备和操作及维修人员的安全构成威胁。所以应使设备的外壳可靠接地。

计算机网络系统直流接地

在机房抗静电地板下用3*30㎜紫铜带间距为1500*2000mm，用直径20的绝缘棒，架高40mm，两端端接，并分别引出50平方的阻燃线缆汇接一条95平方的阻燃线缆单独引出，接至大楼底层配电室综合接地总接地的接线端子盒上。

防雷保护地

即整个大楼的防雷系统的接地，一般以水平连线和垂直接地桩埋设地下，主要是把雷电电流由受雷装置引到接地装置，应不大于10欧姆（由建筑商完成）。

等电位接地

在机房区的防静电地板下设一个等电位均压带，材料为3*30的紫铜带，沿机房区围护墙内侧用直径20的绝缘棒架高80mm环形敷设，两端头用1500*100*8的紫铜带连接作为（除直流地外的）接地端子排，作为机房区各种接地系统单独引下线接线端接用，环形均压带上就近端接所有金属顶棚、龙骨、墙面及设备的金属外壳、金属管线，用6平方的阻燃线作为连线。环形均压带分别取临近建筑物混凝土柱内主竖向钢筋一处，用等电位棒连接，接地汇流排引一条50平方的阻燃线缆接至大楼五层强电井内综合接地的接线端子上。

防静电接地

防静电地板的支架每10平米面积取一块地板下的4个支架，用4平方的阻燃线环形连接后，接至均压带。

防过电压防雷保护系统

AP1进线空气开关后防雷器1个， AP2、AP3配电柜在进线空气开关后端及输出端分别安装防雷器保护，它保护电器不受雷电和开关误操作引起的瞬态过压损坏；

防雷保护器必须通过接地端以尽可能短的路径接地。

主机房内所有设备采有单点接地法，即所有地线全部接到直流接地网上。

设备安装时，应与大楼的外墙及柱子保持一定的安全距离。

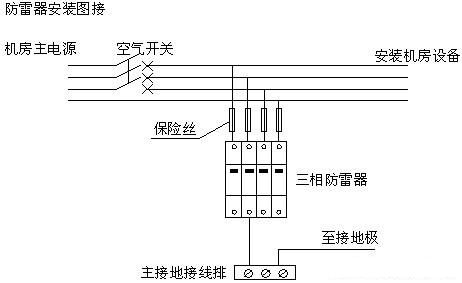

信号防雷器连接必须与数据进线方向一致。防雷器安装图解：

使用防雷器注意事项。

防雷保护器必须通过接地端以尽可能短的路径接地。

主机房内所有设备采有单点接地法，即所有地线全部接到直流接地网上。

设备安装时，应与大楼的外墙及柱子保持一定的安全距离。

信号防雷器连接必须与数据进线方向一致。
