一.led显示屏的安装步骤（p10为例）

计算好使用的led数量和电源后

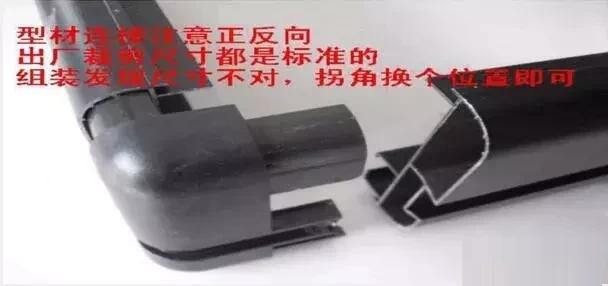

1，首先将切割好的型材拼接，也就是组装好显示屏的外框。市场上通用型材无非方形、圆形，但组装方法是一样的，如下图；

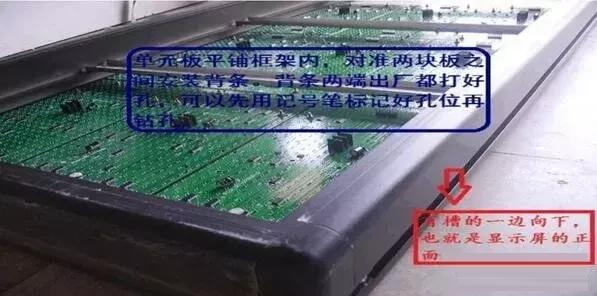

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示；

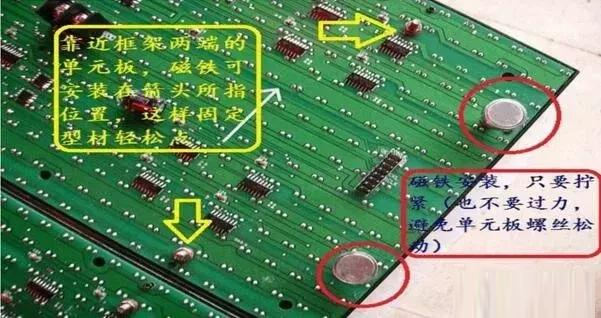

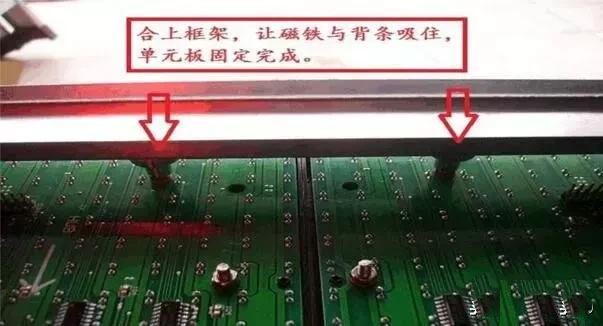

3，背条固定完毕，将框架移开，安装磁铁，下图所示：

4，固定好单元板

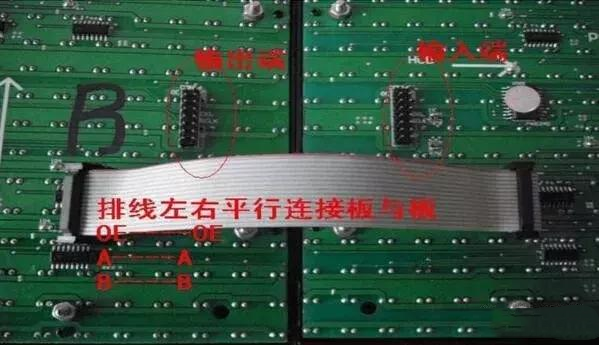

5，连接好排线、上下电源线

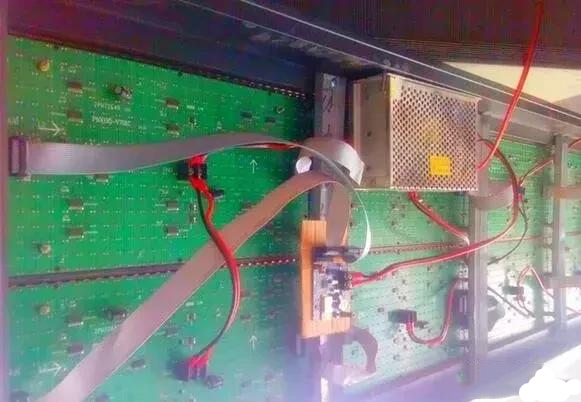

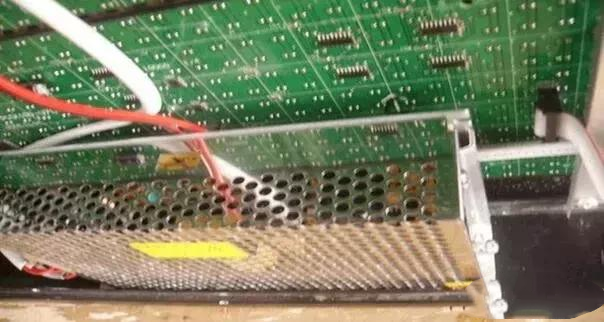

6，固定好电源和控制卡

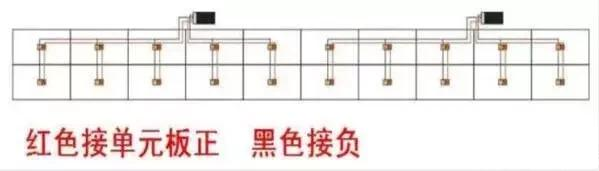

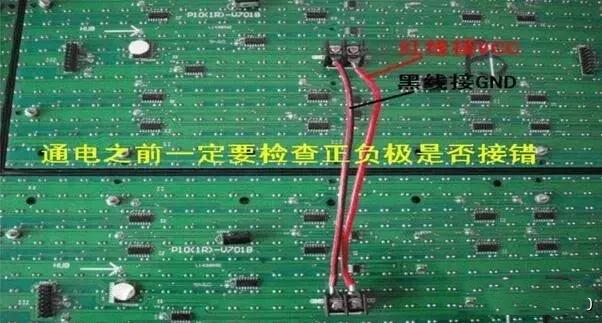

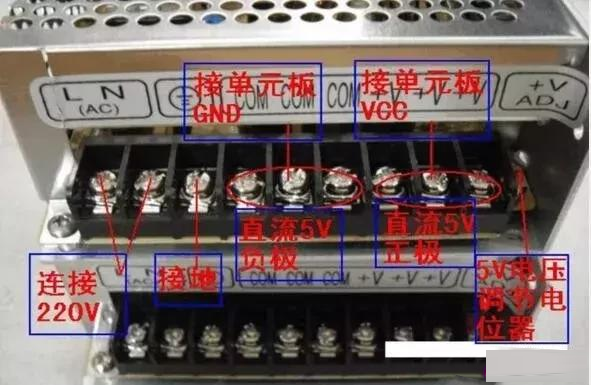

7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线；

二.LDE屏控制卡的安装步骤

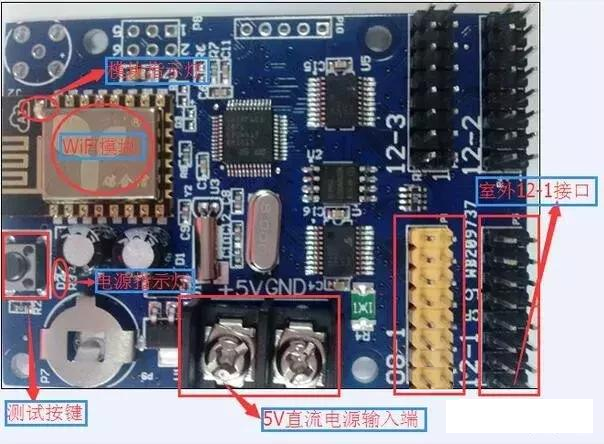

1，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确，控制卡实物介绍，以WIFI卡为例（USB卡，云卡，网络卡,GPRS卡)，如下图；

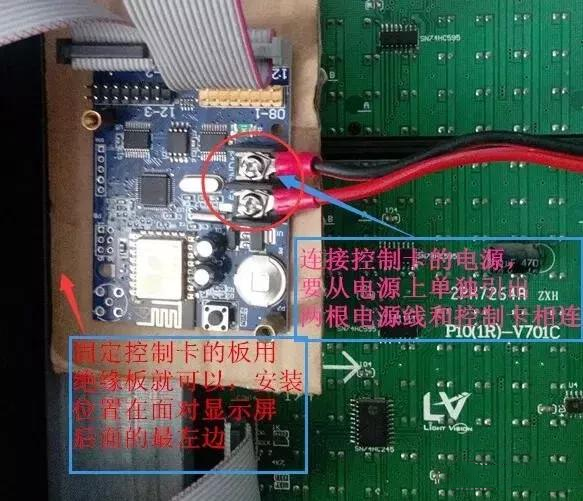

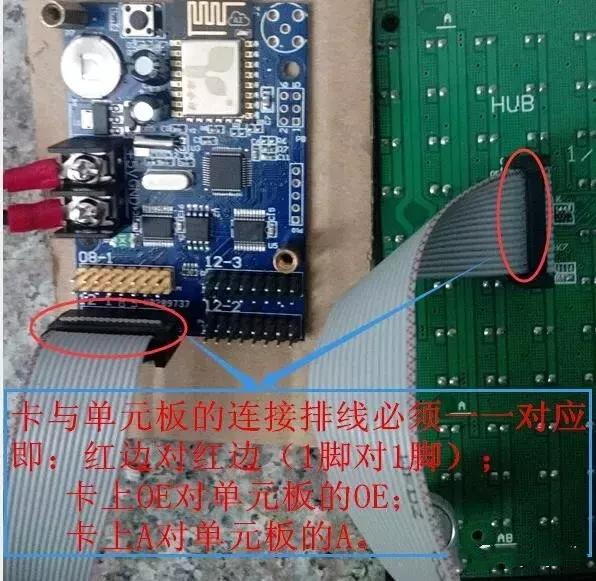

2.控制卡和单元板的连接一，如下图；

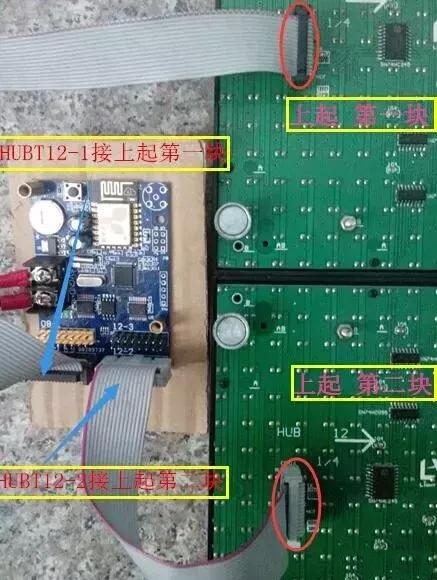

3.控制卡和单元板的连接二，如下图；

4，控制卡安装好后，仔细检查下单元板及卡的正负极和排线是否接好，然后给显示屏通电；观察显示屏显示是否正常，刚出厂卡上是有内容显示的；

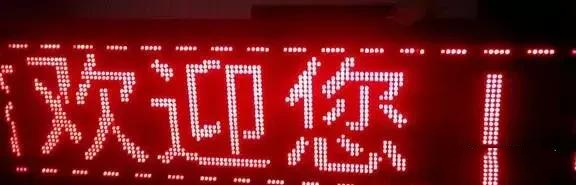

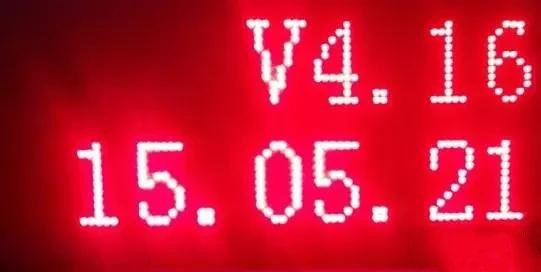

显示屏刚启动右上角会显示2秒钟的个版本号显示，如下图；

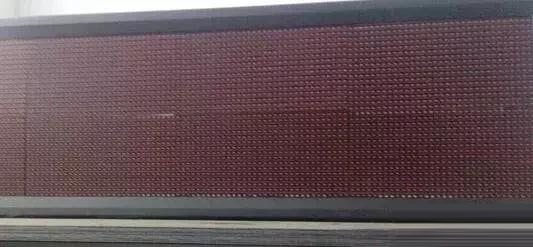

5，若显示不正常——无规律的乱码、黑屏、全亮、花点等怪现象，可以按一下卡上的测试按键

，按4下分别出现四种测试状态，如下；

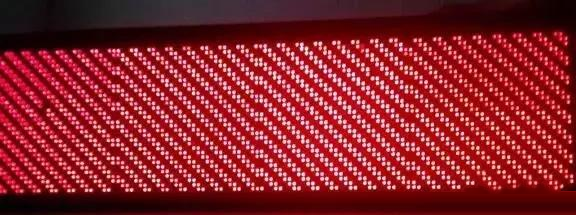

A按第一下——左斜；

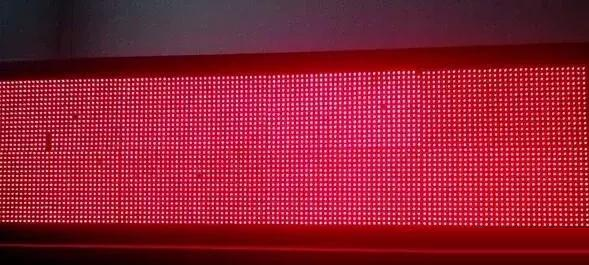

全亮

右斜

若有以上四种测试状态，证明控制卡和显示屏连接正常，检查节目设置是否正确，请编辑可以正确的屏参节目，发送即可；

若无以上测试状态，赶紧断电，检查单元板、排线是否接好，插反等。可以单独接一个高的排线，按测试键一个个逐一排查。

三.软件设置

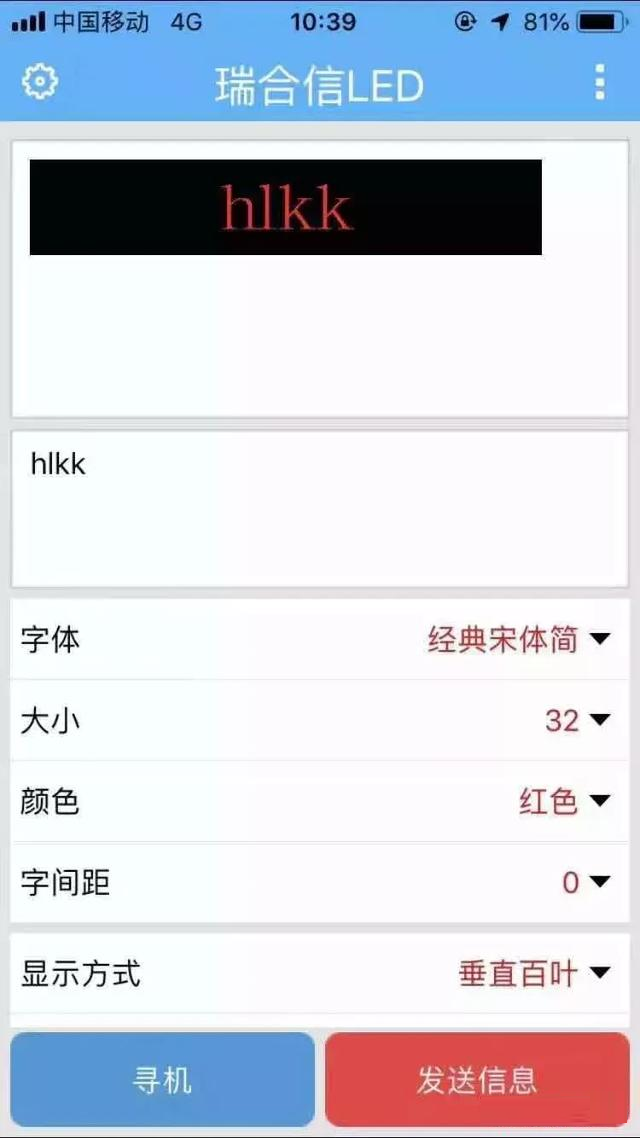

1.手机安装APP控制软件

下载安装软件

第一步WIFI直连，连接WIFI卡

第二步设置屏幕参数

第三布发送数据

2.电脑设置USB卡

1.1软件安装不在叙述

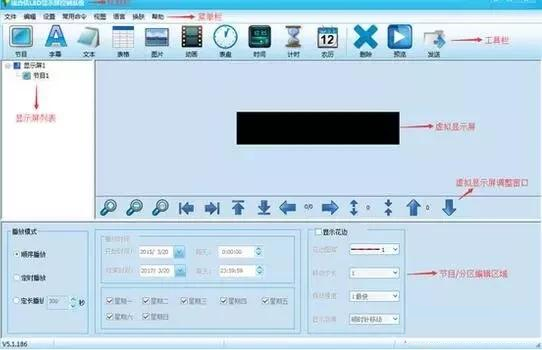

1.2界面介绍

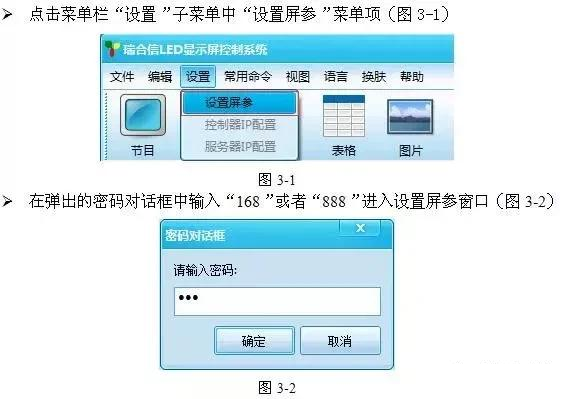

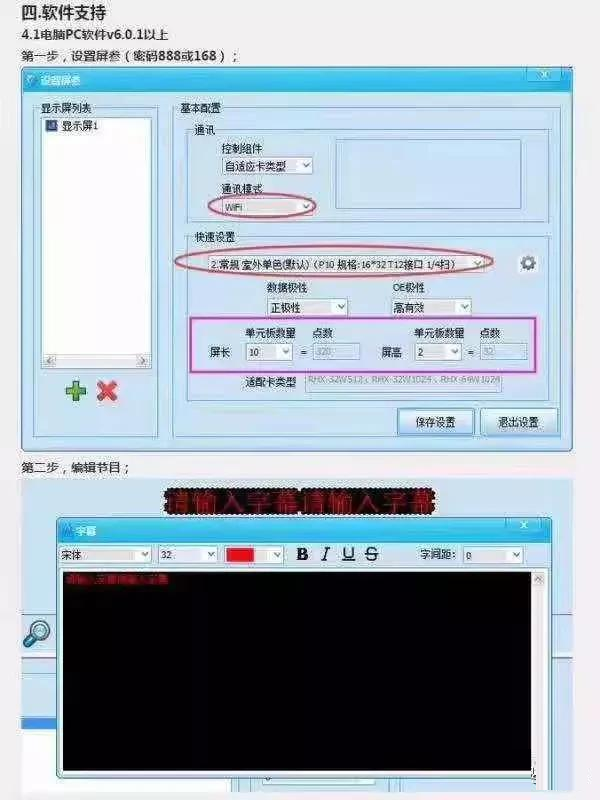

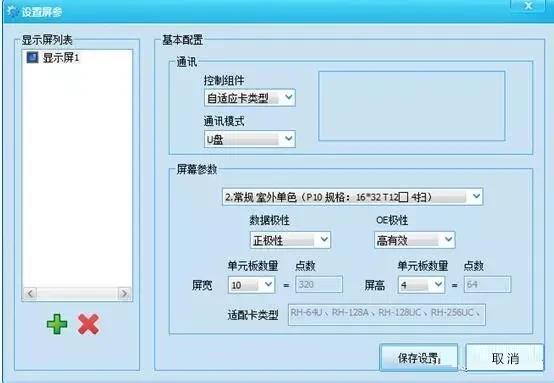

1.3.设置屏参

选择屏幕类型，设置单元板数量

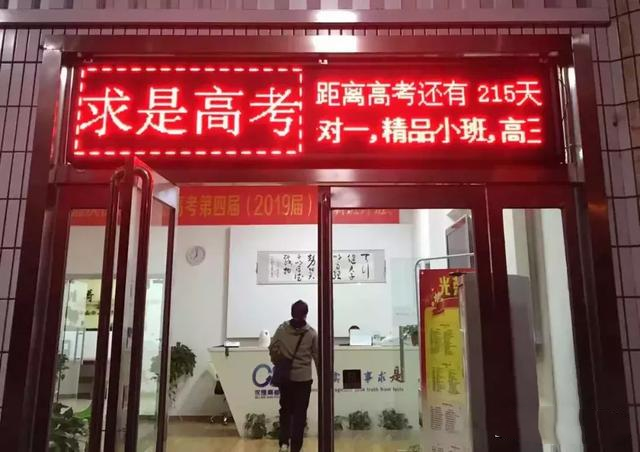

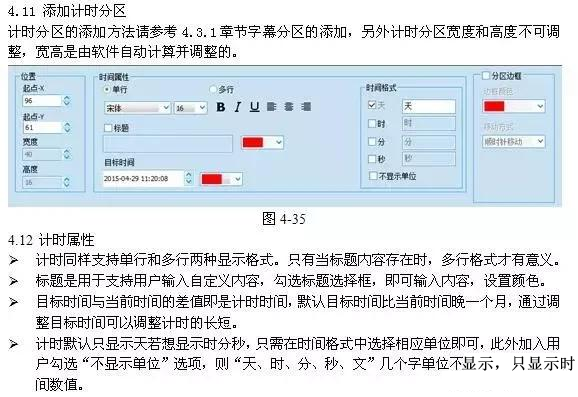

有些特殊要求的，可以开启倒计时功能。

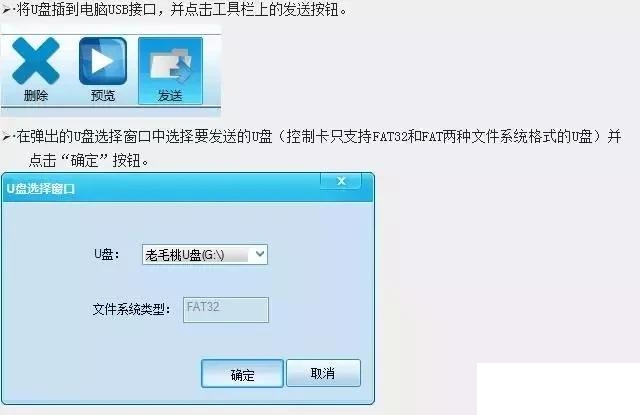

编辑好内容后

将优盘插在屏幕USB接口上

显示正常拔出优盘
